接觸器的常用接線電路圖和實物圖，從簡單到復雜。
點動是最基礎的，兩個接觸器的點動是不能用于電機的正反轉線路的。

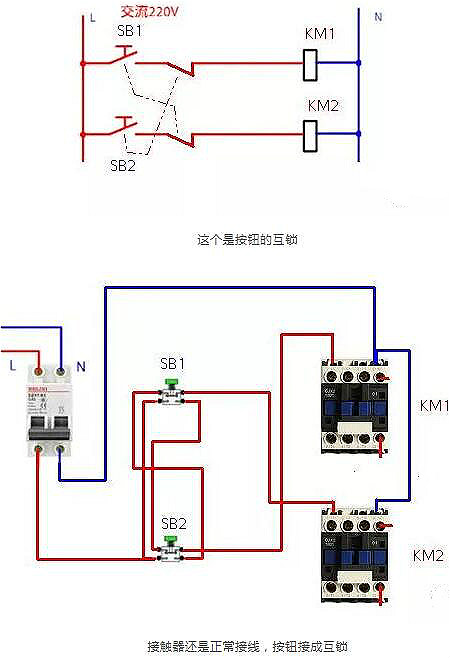

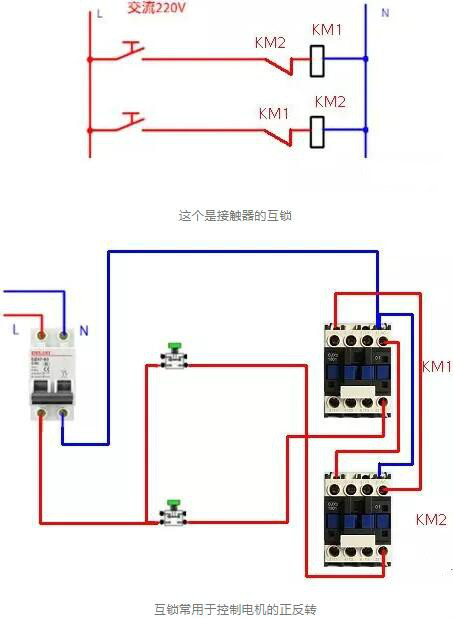

這個常用在接觸器的正反轉線路中，但是不夠完美，因?yàn)槲粗囊恍┮蛩嘏紶栠€是會發生短路故障。
接續看下面的圖解。

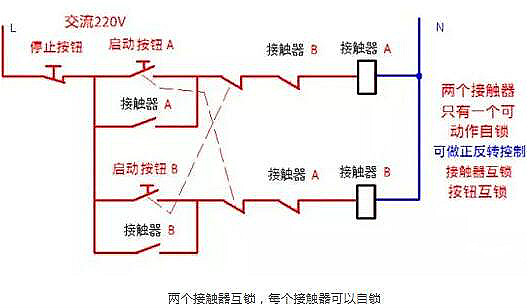

這個用到控制電機正反轉很適合，因?yàn)槊總€(gè)接觸器都有自鎖。而且兩個接觸器和按鈕又是互鎖狀態，非常安全。

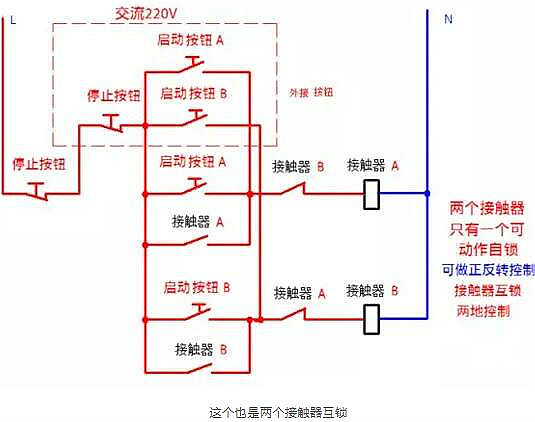

我們再分析下這個圖：兩個接觸器是互鎖的，當按鈕A按下，接觸器A自鎖，同時接觸器A的輔助常閉觸點斷開，所以再按下按鈕B是沒有反應的，只能有一個自鎖，很適合用于電機正反轉線路。同時正反轉啟動各有兩組開關，可以實現異地控制。
我們再講下異地控制的技巧：停止按鈕串聯，啟動按鈕并聯。

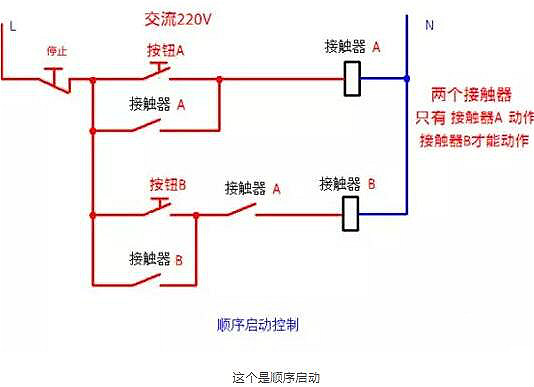

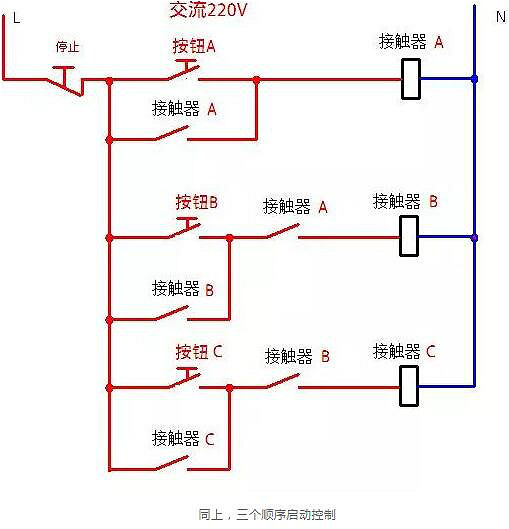

我們看圖：接觸器A自鎖以后，接觸器A的常開點變成了閉合狀態，這樣接觸器B才可以啟動。這個應用也很廣泛，有的設備需要先潤滑以后才能啟動，就需要這種順序啟動控制。

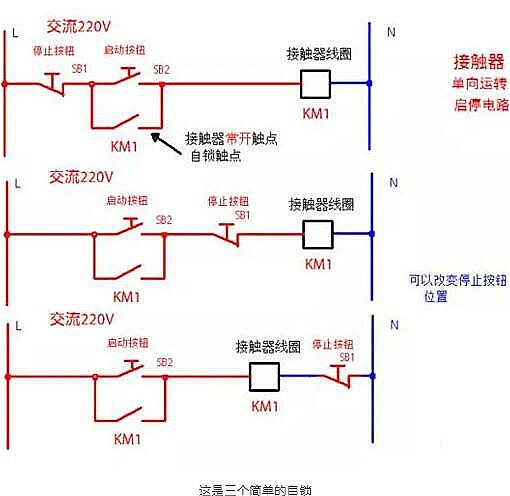

這三個自鎖電路里，停止按鈕的位置是不同的，但是無論怎么變換位置，記住，停止按鈕肯定是串到接觸器線圈上的。

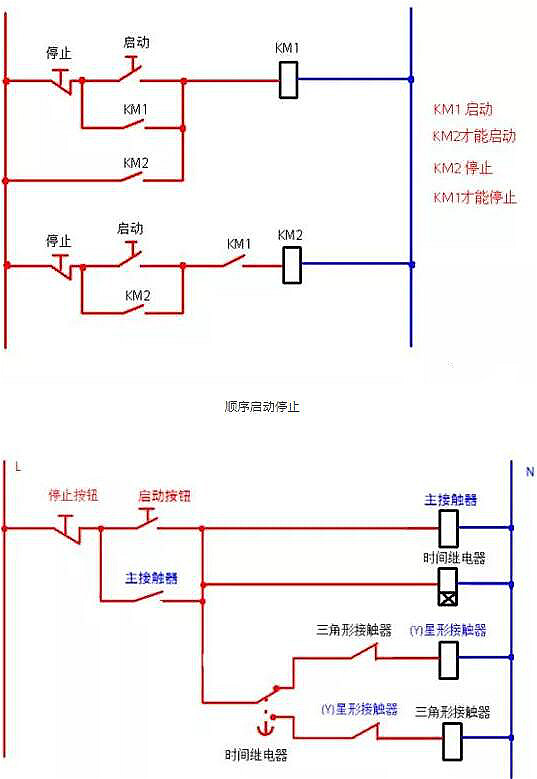

按啟動按鈕，主接觸器動作自鎖，星星接觸器得啟動，時間續電器計時，幾秒鐘后動作，斷開星形接觸器，正常工作。
