IGBT模塊的損耗
IGBT模塊的損耗源于內部IGBT和二極管（續流FWD、整流）芯片的損耗，主要是IGBT和FWD產生的損耗。
IGBT不是一個理想開關，體現在：
（1） IGBT在導通時有飽和電壓– Vcesat
（2） IGBT在開關時有開關能耗–Eon和Eoff 這是IGBT產生損耗的根源。Vcesat造成導通損耗，Eon和Eoff造成開關損耗。導通損耗 + 開關損耗 = IGBT總損耗。
FWD也存在兩方面的損耗，因為：
（1）在正向?qū)ǎ蠢m(xù)流）時有正向?qū)妷海篤f
（2）在反向恢復的過程中有反向恢復能耗：Erec。Vf造成導通損耗，Erec造成開關損耗。導通損耗 + 開關損耗 = FWD總損耗。
Vcesat，Eon，Eoff，Vf和Erec體現了IGBT/FWD芯片的技術特征。因此IGBT/FWD芯片技術不同，Vcesat，Eon，Eoff，Vf和Erec也不同。
IGBT模塊的損耗-IGBT導通損耗
Vcesat和Ic的關系可以用左圖的近似線性法來
表示：Vcesat = Vt0 + Rce×Ic
IGBT的導通損耗：
Pcond = d * Vcesat ×Ic，其中d 為IGBT的導通占空比
IGBT飽和電壓的大小，與通過的電流（Ic），
芯片的結溫（Tj）和門極電壓（Vge）有關。
IGBT模塊的損耗-IGBT開關損耗

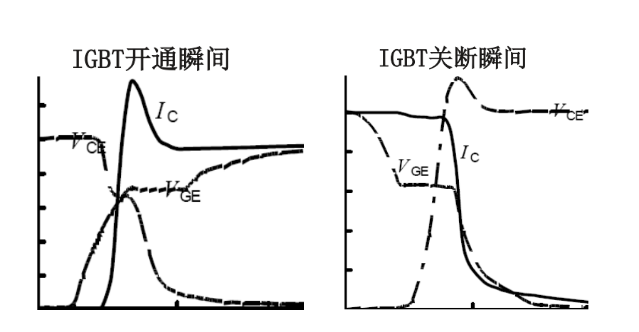

IGBT之所以存在開關能耗，是因為在開通和關斷的瞬間，電流和電壓有重疊期。
在Vce與測試條件接近的情況，Eon和Eoff可近似地看作與Ic和Vce成正比：
Eon = EON × Ic/IC,NOM × Vce/測試條件
Eoff = EOFF× Ic/IC,NOM× Vce/測試條件
IGBT的開關損耗：Psw = fsw ×(Eon + Eoff) ，fsw為開關頻率。
IGBT開關能耗的大小與開關時的電流（Ic）、電壓（Vce）和芯片的結溫（Tj）有關。
Eon 定義：10% Ic 到 2%Vce n
Eoff 定義：10% Vce 到 2%Ic
IGBT模塊的損耗-FWD導通損耗

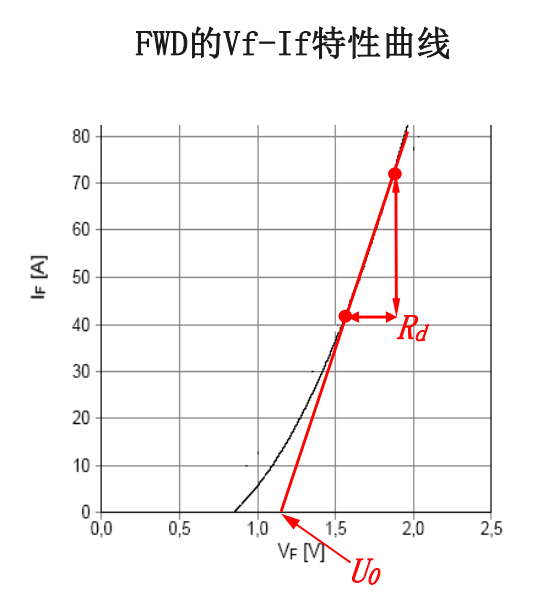

Vf和If的關系可以用左圖的近似線性法來表示：
Vf = U0 + Rd ×If
FWD的導通損耗：Pf = d * Vf ×If，其中d 為FWD的導通占空比 。
模塊規格書里給出了FWD的正向?qū)妷旱奶卣髦担篤F，及測試條件。
FWD正向?qū)妷旱拇笮。c通過的電流（If）和芯片的結溫（Tj）有關。
IGBT模塊的損耗-FWD開關損耗

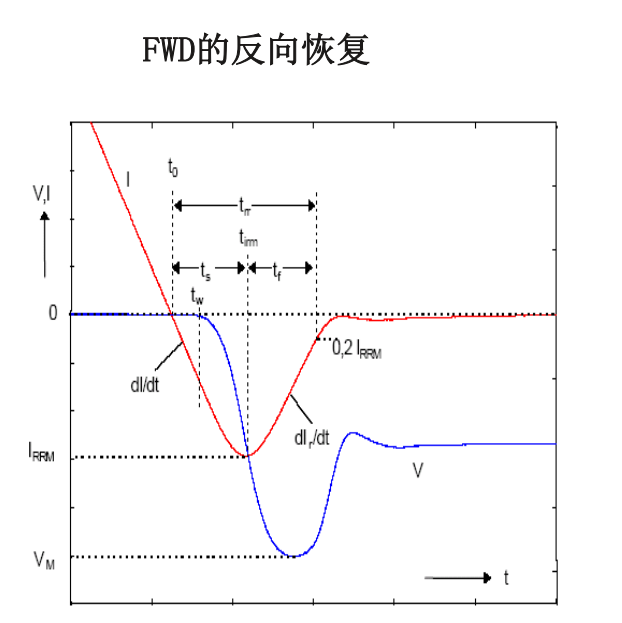

反向恢復是FWD的固有特性，發生在由正向?qū)ㄞD(zhuǎn)為反向阻斷的瞬間，表現為通過反向電流后再恢復為反向阻斷狀態。
在Vr與測試條件接近的情況，Erec可近似地看作與If和Vr成正比：
Erec = EREC ×If/IF,NOM × Vr/測試條件
FWD的開關損耗：Prec = fsw×Erec，fsw為開關頻率。
FWD反向恢復能耗的大小與正向?qū)〞r的電流（If）、電流變化率dif/dt、反向電壓（Vr）和芯片的結溫（Tj）有關。
IGBT模塊的損耗-小結
IGBT
導通損耗：
（1）與IGBT芯片技術有關
（2）與運行條件有關：與電流成正比，與IGBT占空比成正比，隨Tj升高而增加。
（3）與驅動條件有關：隨Vge的增加而減小
開關損耗
（1）與IGBT芯片技術有關
（2）與工作條件有關：與開關頻率、電流、電壓成正比，隨Tj升高而增加。
（3）與驅動條件有關：隨Rg的增大而增大，隨門極關斷電壓的增加而減小。
FWD
導通損耗：
（1）與FWD芯片技術有關
（2）與工作條件有關：與電流成正比，與FWD占空比成正比。
開關損耗
（1）與FWD芯片技術有關
（2）與工作條件有關：與開關頻率、電流、電壓成正比，隨Tj升高而增加。
IGBT模塊的溫度

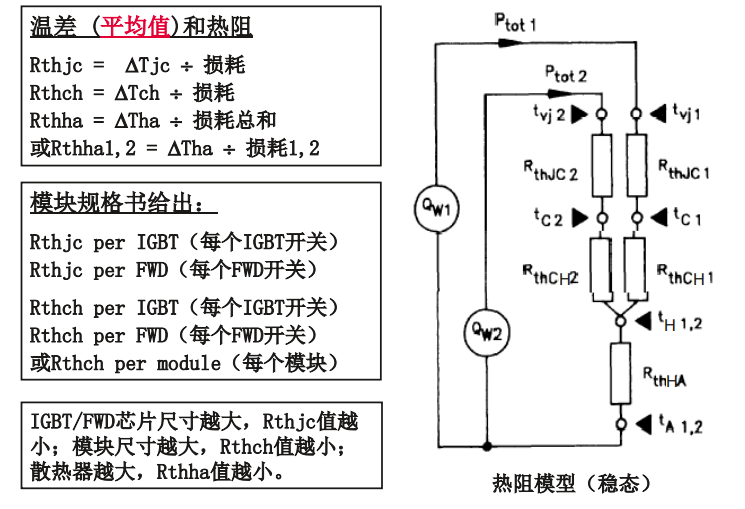

Rthch值的換算：Rthch per arm = Rthch per module × n
Rthch per arm = Rthch_IGBT // Rthch_FWD
Rthha值的換算：Rthha per arm = Rthha×n

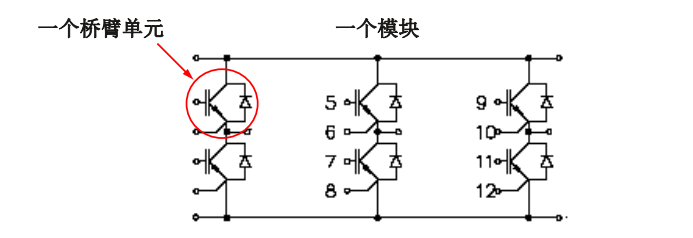

其中arm是一個橋臂單元（IGBT+FWD），n是模塊內的橋臂單元數。
對于含整流橋的PIM，Rthch的換算可以按Rthjc之間的比例來算
IGBT模塊的溫度-小結
IGBT模塊各個部分的溫差T取決于
（1）損耗（芯片技術、運行條件、驅動條件）；
（2）熱阻（模塊規格、尺寸）

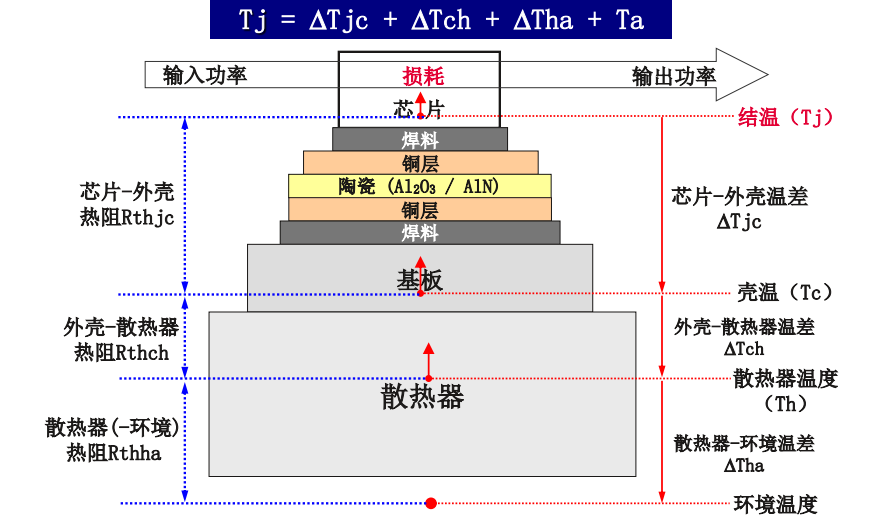

模塊芯片的結溫是各部分的溫差和環境溫度之和：Tj = ΔTjc +ΔTch +ΔTha + Ta
如果假設殼溫Tc恒定，則Tj = ΔTjc + Tc；
如果假設散熱器溫度Th恒定，則Tj =ΔTjh + Th。
IGBT的平均結溫取決于平均損耗、Rthjc和殼溫Tc。

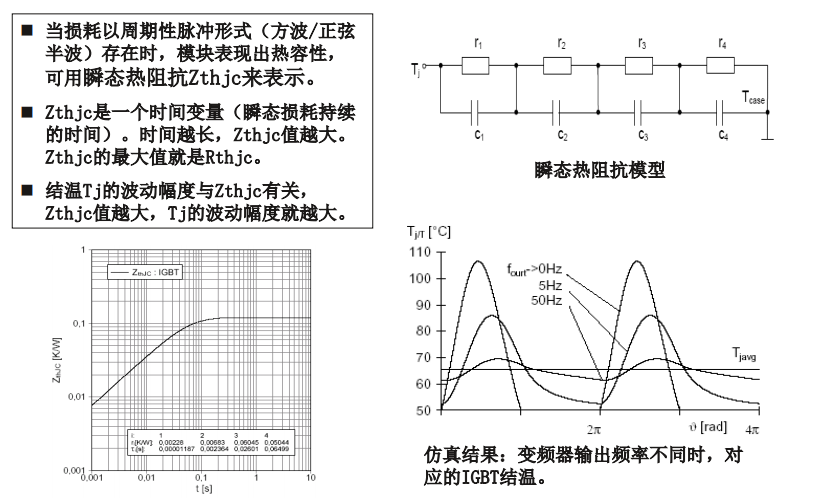

在實際運行時，IGBT的結溫是波動的，其波動幅度取決于瞬態損耗和Zthjc，而Zthjc又和運行條件（如變頻器輸出頻率）有關。
IGBT的峰值結溫為平均結溫+波動幅值。
結論：
IGBT的結溫（平均/峰值）和芯片技術、運行條件、驅動條件、IGBT規格、模塊尺寸、散熱器大小和環境溫度有關。
IGBT模塊的安全運行
安全運行的基本條件：
溫度：IGBT結溫峰值 Tj_peak≤ 125C°（150C°*）
模塊規格書給出了兩個IGBT最高允許結溫：
Tjmax = 150C°（150C°*）- 指無開關運行的恒導通狀態下；
Tvj(max) = 125°（150C°*）- 指在正常的開關運行狀態下。
Tvj(max)規定了IGBT關斷電流、短路、功率交變（PC）所允許的最高結溫。
* 600V IGBT3；1200V和1700V IGBT4；3300V IGBT3 n
短路時間：Vcc=2500V, Vge<=15V, Tvj=150°, Tp<=10us
其它：Vce ≤ VCES（即IGBT的電壓規格）
Vge ≤VGES（±20V） Ic由RBSOA規定了在連續開關工作條件下，不超過2×IC,NOM。最小開通時間，等等。
