本雙鍵觸摸式照明燈電路圖使用兩個觸摸電極片，分別代替在實際生活中的開和關控制。

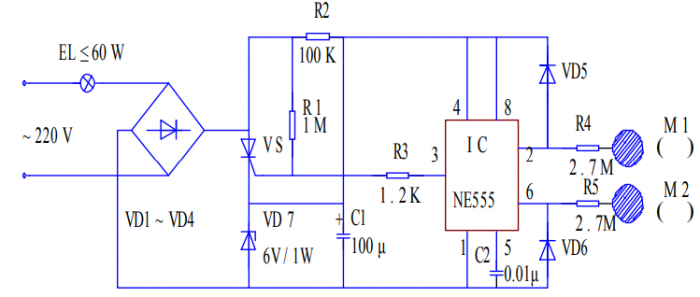

其電路工作原理如下圖所示。
VS 與 VD7 構成了開關回路。當人觸摸到 M1（開）電極片時，人體通過 R4、VD5 整流后給IC NE555 集成電路的2腳一個低電平信號（此時IC NE555 集成電路接為RS 觸發器 ），輸出腳 3 輸出高電平，通過 R3 后觸發 VS 的門極，VS 導通，電燈點亮。當人觸摸到 M2（關）電極片時，人體通過 R5、VD6 整流后給 IC NE555 集成電路的 6腳一個低電平信號，輸出腳 3 輸出低電平，R1 提供的正向觸發電壓被 R3 通過集成電路的 3腳對地短路，VS 失去觸發電壓，當交流過零時即關斷，電燈熄滅。
在元器件選擇上，IC 選用 NE555 型集成電路；VS 選用 2N6565 型普通塑封小型單向晶閘管；VD1~VD4 選用 IN4007 硅整流二極管；VD7 選用 6.2V、1W 的 2CW105 硅穩壓二極管；VD6、VD7 選用IN4148 型硅開關二極管；R1~R5 均選用 RTX—1/8W 型碳膜電阻器；C1 選用 CD11—16V型電解電容；C2 選用 C＇I＇I 型瓷介電容器。另外，本電路結構簡單、使用方便，只要焊接正確，選用元件正確都能正常工作。由于本電路負載的能力受到穩壓管 VD7 的限制，所以負載的功率不宜大于 60W。
