通過改變觸發脈沖控制角α的大小，控制晶閘管的導通相位，使直流輸出電壓的波形發生變化，即負載上輸出電壓的平均值發生變化，這種整流方式稱為可控整流。由于晶閘管只在電源電壓正半波區間導通，輸出電壓為極性不變但瞬時值變化的脈動直流，故稱為“半波”整流。
當負載為純阻性時，電壓和電流成正比，波形同相位，電流可以突變。

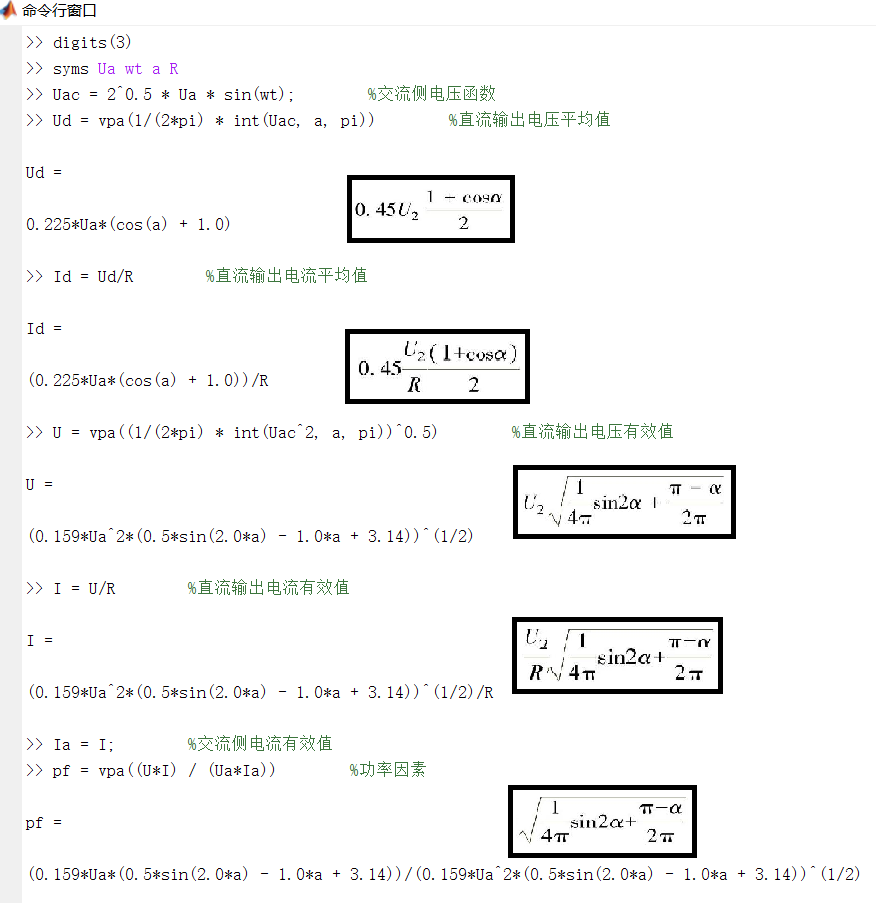

下面采用matlab求解半波整流電路中的關鍵參數

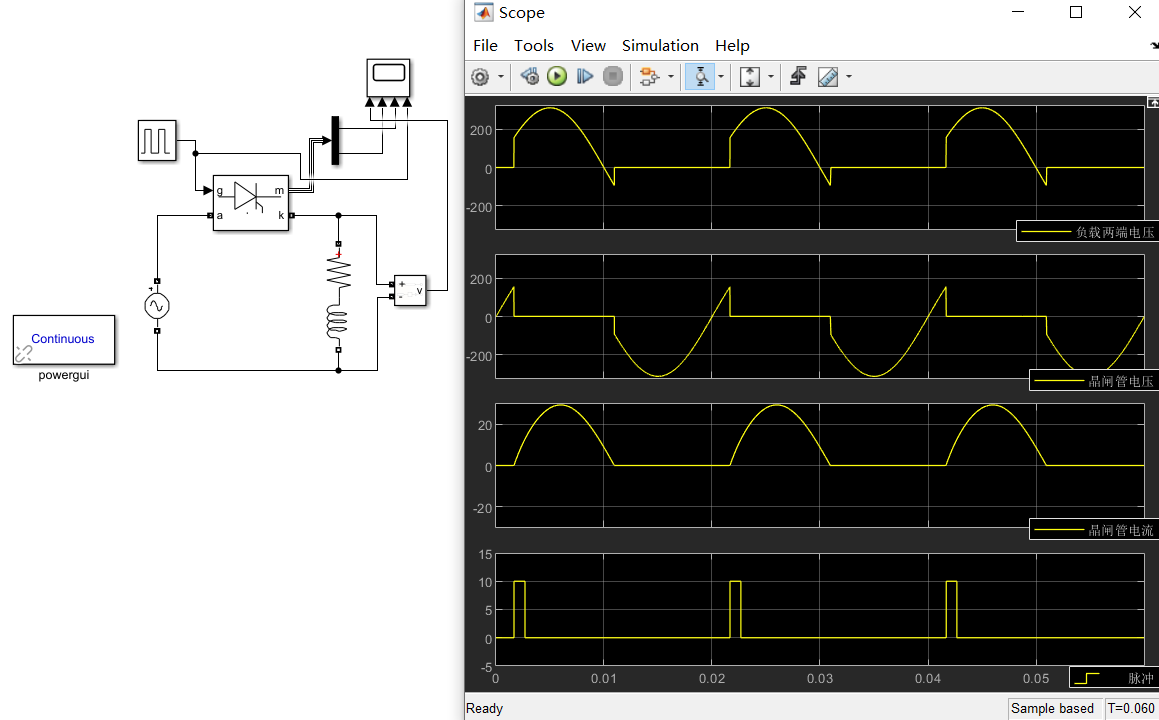

當負載為阻-感性負載時，由于電感對電流的抑制作用，電壓由正到付的零點晶閘管不會關斷，輸出電壓出現負波形，輸出電壓和輸出電流的平均值減?。淮箅姼胸?fù)載時，輸出電壓、負面積趨于相等，輸出電壓平均值趨于零。

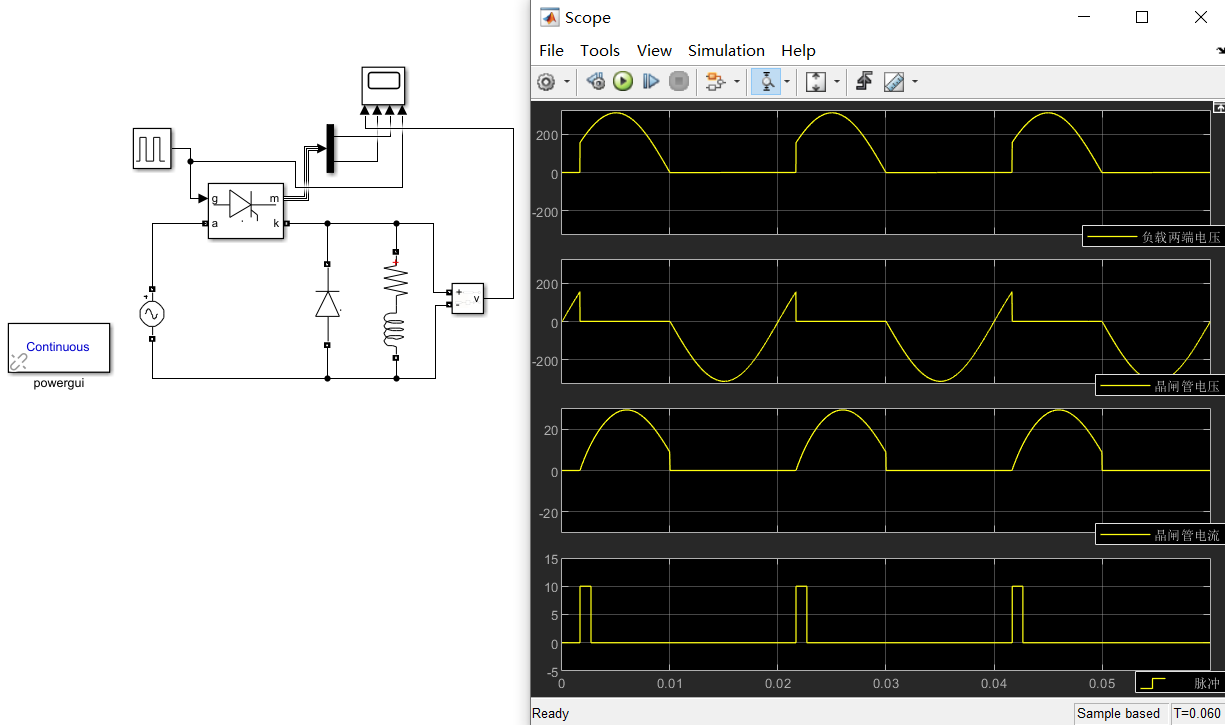

為了解決電感性負載輸出電壓出現負波形時輸出電壓平均值減小的問題，必須在負載兩端并聯續流二極管，把輸出電壓的負向波形去掉。
