1.實驗內容
基于“外部旁路晶體管擴流”原理，以線性集成穩壓芯片為核心，設計一能夠輸出大電流的直流穩壓電路。假設該穩壓電路輸入電壓為30V，輸出電壓為24V，負載電阻為10Ω。
實驗具體要求如下：
（1）確定電路形式，說明晶體管擴流的原理。
（2）查閱選擇的集成穩壓芯片和擴流晶體管數據手冊，記錄集成穩壓芯片的最大輸出電流，說明擴流晶體管的額定功率選擇依據。
查閱手冊得LM117最大輸出電流為1.5A
（3）確定電路其它元件參數。
（4）利用Altium Designer繪制原理圖。
2.實驗結果
（1）在下方列出所設計電路的原理圖（Altium Designer完成，確定電路中所有器件的型號和參數）
C1：防止自激，一般取0.1uF。
C2：減小輸出紋波，一般取10uF。
C3：減小阻尼振蕩和改善瞬態特性，可取1μF鉭電容。
D1、D2：為C3、C2提供放電通路，防止穩壓器承受反向電壓，保護穩壓器。
R2、R3：調節輸出電壓，通常R2取240Ω，R3為可調電阻，一般取5K

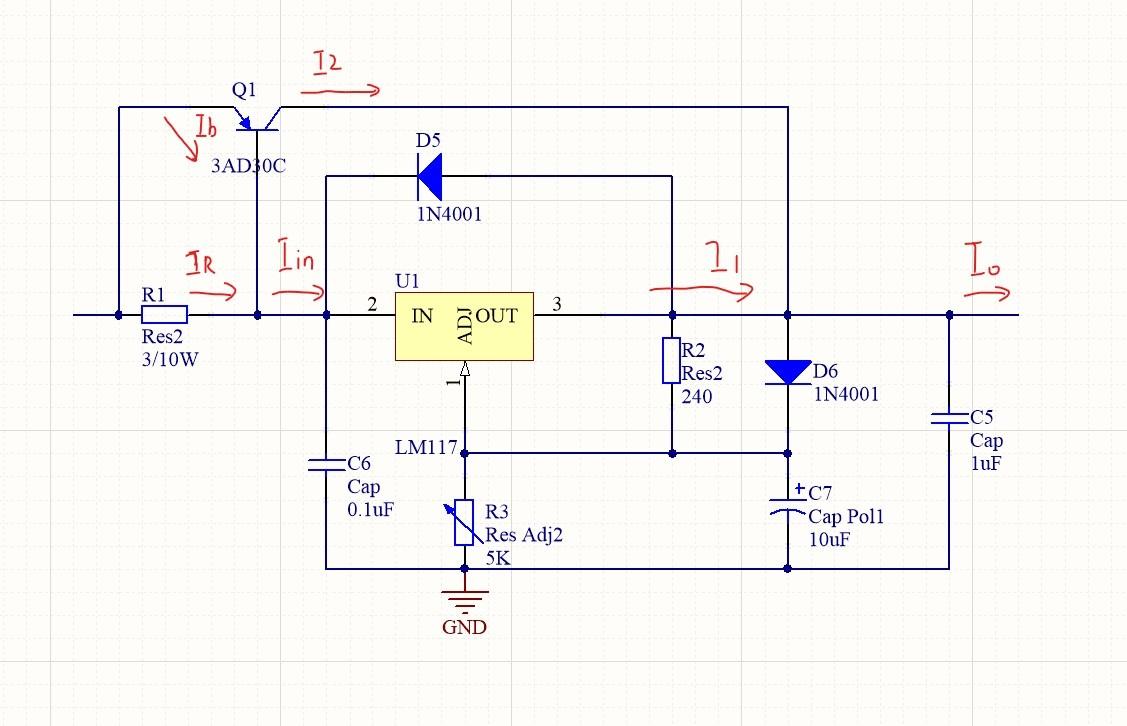

所設計電路的原理圖
（2）結合所設計的電路圖說明該電路的工作原理及晶體管的擴流原理。（具體包括如何實現穩壓、如何實現大電流輸出）
穩壓原理：
功率器件（調整管）與負載串行連接，功率器件工作在線性區，靠改變調整管上的壓降來穩定輸出。
擴流原理：
IN接直流輸入電源，其輸入電壓的范圍跟選用的芯片有關，OUT為線性穩壓電源的輸出端接負載。流過負載的電流為Io，Io由源LM117的輸出電流I2和PNP的輸出電流I1兩部分。IR為流過電阻的電流，Ib為PNP的基極電流，Iin為源LM117的輸出電流。分析時忽略源LM117的靜態工作電流。假設晶體管的放大倍數為β，晶體管基極導通電壓為Ueb。如圖所示。
Io=I1+I2(1-1)
Iin=IR+Ib(1-2)
I1=βIb(1-3)
I2=Iin=IR+Ib(1-4)
IR=Ueb/R1(1-5)
Io=I1+I2=βIb+Iin=βIb+IR+Ib=(1+β)Ib+Ueb/R1(1-6)
由式(1-6)可知是，輸出電流和晶體管的放大倍數以及電阻R1的值相關，由于晶體管輸出電流與基極的電流成正比，晶體管的放大倍數為β，當晶體管處于線性放大區工作時，只要較小的Ib電流，就能獲得較大的I2輸出，當參數選取合適時，I2的電流將是Io輸出電流的主要部分，從而實現了擴流。
（3）給出所選穩壓芯片的最大輸出電流參數，根據題目要求，列出擴流晶體管額定功率的計算過程。
因?yàn)橐阎篣o=1.25×(1+R2/R1)+Iadj×R2
Io=I1+I2=βIb+Iin=βIb+IR+Ib=(1+β)Ib+Ueb/R1
所以Po=Io×Uo=[1.25×(1+R2/R1)+Iadj×R2]×[(1+β)Ib+Ueb/R1]即為所求。
三、實驗思考題
1、線性穩壓電路的優點有哪些？
答：輸出電壓穩定、紋波小、電路簡單。
2、造成三端集成線性穩壓芯片轉換效率不高的原因是什么？
答：由于調整管始終工作在線性狀態，由此產生的損耗比較大，從而導致電源的效率不高，通常只有35%～60%。
