LM339(四路差動比較器)是在電壓比較器芯片內部裝有四個獨立的電壓比較器，是一種常見的集成電路，主要應用于高壓數字邏輯門電路。利用lm339可以方便的組成各種電壓比較器電路和振蕩器電路。本文介紹了利用LM339設計的測試儀電路。
1.LM339特點
(1)失調電壓小，典型值為2mV;
(2)電源電壓范圍寬，單電源為2-36V，雙電源電壓為±1V-±18V;
(3)對比較信號源的內阻限制較寬;
(4)共模范圍很大，為0~(Ucc-1.5V)Vo;
(5)差動輸入電壓范圍較大，大到可以等于電源電壓;
(6)輸出端電位可靈活方便地選用。
2.測試儀電路
介紹電路見圖1。粗黑線方框內是待測比較器LM339.其中的4個比較器在方框內分別被標注為IC1、1C2、IC3和IC4，方塊四周的數字是引腳編號。其中③腳和12腳是電源引腳，可使用5V~36V之間的任何電壓數值，也可使用雙電源測試，這里使用12V單電源。
LM339輸出端是三極管集電極0C開路型的，如圖2所示。當其正輸入端(同相輸入端)電位高于負輸入端(反相輸入端)10mV或以上時，輸出三極管處于截止?fàn)顟B(tài)，這時電阻R11作為上拉電阻將輸出端電位置為高電平：相反情況時，輸出端為低電平，即圖2中的輸出三極管處于導通狀態。
由于LM339輸出端是三極管集電極開路型的無源輸出端，所以，LM339的四個輸出端可以直接短路連接，而不影響其正常工作。圖1的測試電路就是基于這樣的原理設計的。
圖1 測試儀電路
圖2 輸出三極管處于導通狀態
圖1中有4個按鈕SB1—SB4，用于對4個電壓比較器IC1~IC4進行測試。電阻R9=R10=10kΩ，兩個電阻分壓使得4個電壓比較器的正輸入端(同相輸入端⑤腳、⑦腳、⑨腳、11腳)電壓等于6V。由于電壓比較囂輸入端電流僅有nA級大小，所以對分壓值幾乎不產生影響。電阻R1 =R3=R5=R7=6.8kn，R2=R4=R6=R8=10kΩ，這樣電壓比較器4個負輸入端(反相輸入端④腳、⑥腳、⑧腳、⑩腳)電壓，在相應按鈕按下時為7.1V。
測試時，首先將待測比較器LM339插入雙列直插封裝的集成電路測試14腳插座，并鎖緊，接通測試儀電源開關K，測試儀進入工作狀態，這時指示燈LED1點亮，LED2不亮。由于4個電壓比較器的負輸入端均通過電阻接地，為低電平，而正輸入端有6V電壓，對應的輸出端三極管均截止;電壓表V有指示，指示值比電源電壓12V略低。
準確數值則由發光管LED2的正向壓降，以及電阻R11和電壓表的內阻分壓決定。接著依次按壓按鈕SB1～SB4，對IC1~IC4分別進行檢測。例如，按下按鈕SB1，IC1的負輸入端(反相輸入端④腳)獲得7.1V電壓，高于正輸入端(同相輸入端⑤腳)的6V電壓，輸出端②腳內的三極管充分飽和，使輸出端②腳呈現低電平，這時指示燈LED2點亮，電壓表V指示值≤0.1V。

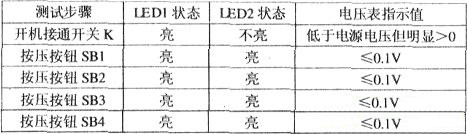

IC1~IC4全部測試完畢，即可根據附表數據判斷待測電壓比較器的質量如何。如果每一測試步驟均與表列結果一致，則可認為被測集成電路功能正常。
對于一批待測試電壓比較器集成電路，應注意電壓的指示值應相同，或非常接近。尤其在裝配產品時，應對測試值異常的元件剔除不用，從而使產品順利通過調試。
3.功能擴展應用
圖1是集電極開路輸出型電壓比較器的測試電路，測試時可將其4個輸出端并連在一起，而有些電壓比較器像MC14574.以及用運算放大器代作電壓比較器(運算放大器沒有使用負反饋時，放大倍數接近無窮大，即具有電壓比較器的特性)使用時，它們的輸出端是不允許直接并聯在一起的。其測試電路如圖3那樣改接，才能進行正常測試。圖3是對四運放LM324用作電壓比較器時的測試電路。也使用12V電源。圖3中電阻Rl—RIO的阻值與圖1相同。電源開關K剛合上時，4個輸出端均為高電平，發光管LED12、LED14、LED16、LED18點亮。

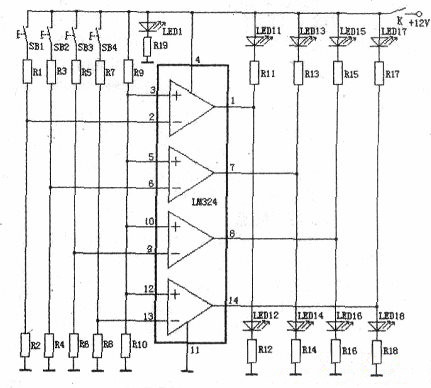

圖3 LM324用作電壓比較器時的測試電路
之后按下按鈕SB1時，則②腳電壓高過③腳，輸出端①腳變?yōu)榈碗娖?，LED12熄滅.LED11點亮。再依次按壓按鈕SB2、SB3和SB4，對LM324的所有4個“比較器”進行功能測試，即可確認其功能正常與否。
4.元件選擇與制作
圖1中電阻的選擇，可用0.125W的.阻值文中已有交代;對于與發光管串聯的電阻，可用3.3k的，這樣發光管約有3mA左右的電流。發光管可用φ3mm或φ5mm的普通型即可。按鈕無有特殊要求。要注意的是集成電路老化測試插座，最好選測試專用插座，保證插入時省力，插入后接觸良好。實在買不到，也可用普通的lC插座。
若果嫌輸入端電阻過多，可只要R1、R2-組分壓，4個開關分別搭接在這個分壓點上，而不搭接在12V上，依次閉合，測試各個集成塊的好壞。
