開關電源電路
開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源。
開關電源一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新。
目前，開關電源以小型、輕量和高效率的特點被廣泛應用幾乎所有的電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。
開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈帶，電腦機箱，數碼產品和儀器類等領域。
現代開關電源有兩種：一種是直流開關電源；另一種是交流開關電源。
DC-DC開關電源電路計算
Buck電路分析
Buck變換器是一種降壓式非隔離開關電源，當開關管導通時，輸入電源通過電感給輸出供電，同時電感存儲能量；當開關管關斷時，電感通過續流二極管給輸出供電；如此反復即可維持輸出產生一個恒定的電壓。
其Buck電路拓?fù)浣Y(jié)構以及電路分析計算見圖1所示。
圖1 Buck電路分析

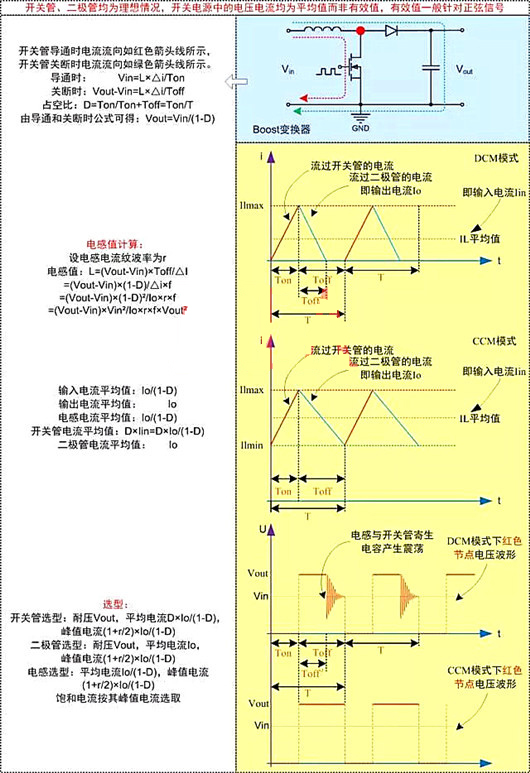

Boost電路分析
Boost變換器是一種降壓式非隔離開關電源，當開關管導通時，輸入電源通過電感給電感充電，電感存儲能量；當開關管關斷時，輸入電源和電感能量通過續流二極管給輸出供電；如此反復即可維持輸出產生一個恒定的電壓。
其Boost電路拓?fù)浣Y(jié)構以及電路分析計算見圖2所示。
圖2 Boost電路分析

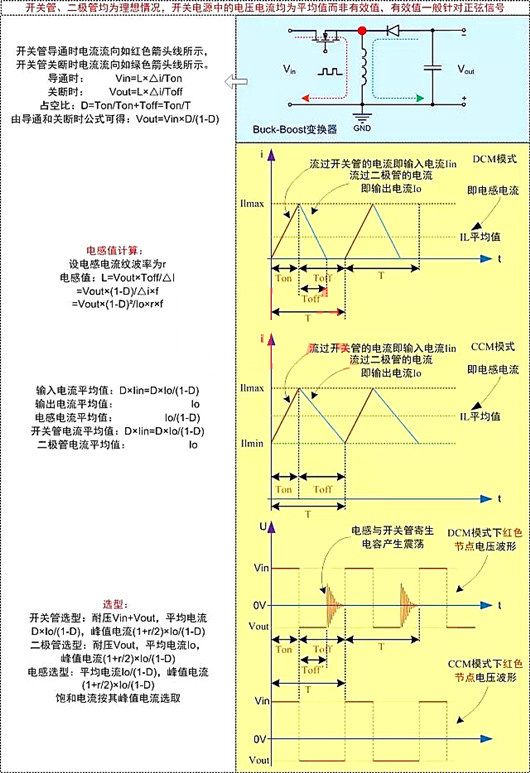

Buck-Boost電路分析
Buck-Boost變換器是一種升降壓式非隔離開關電源，當開關管導通時，輸入電源通過電感給電感充電，電感存儲能量；當開關管關斷時，電感能量通過續流二極管給輸出供電；如此反復即可維持輸出產生一個恒定的負電壓。
其Buck-Boost電路拓?fù)浣Y(jié)構以及電路分析計算見圖3所示。
圖3 Buck-Boost電路分析
